Pengujian kekuatan tarik kantong kemasan plastik terutama menguji kekuatan tarik, perpanjangan, dan sifat -sifat lain dari tas atau film untuk memastikan mereka menahan robek atau pecah selama penggunaan dan transportasi. Standar yang umum digunakan termasuk ASTM D882 dan GB/T 1040.
1. Persiapan
Peralatan:
Mesin pengujian universal elektronik (mesin tarik) dengan klem, alat pengukur (vernier caliper, penguasa baja), gunting atau cutting die, printer/perekam (untuk kurva uji perekaman dan data)
Persiapan Spesimen:
Potong spesimen dari kantong atau film kemasan plastik yang akan diuji, hindari lipatan, area tinta cetak, atau segel tepi (kecuali secara khusus menguji kekuatan segel tepi).
Potong spesimen ke dimensi standar, umumnya panjang 15 mm x 200 mm (atau seperti yang dipersyaratkan oleh peralatan dan klem).
Jumlah spesimen: lebih dari atau sama dengan 5 spesimen di setiap arah (arah mesin, arah transversal) direkomendasikan.
Kondisi lingkungan:
Suhu: 23 ± 2 derajat
Kelembaban: 50 ± 5% RH
Spesimen harus dikondisikan dalam lingkungan ini selama lebih dari atau sama dengan 4 jam sebelum pengujian.
2. Prosedur pengujian
Setel parameter peralatan:
Panjang pengukur: biasanya 100 mm
Crosshead Speed: Film tipis: 50 mm/menit, film/tas tebal: 100 mm/menit mm/menit (dapat disesuaikan sesuai dengan persyaratan standar).

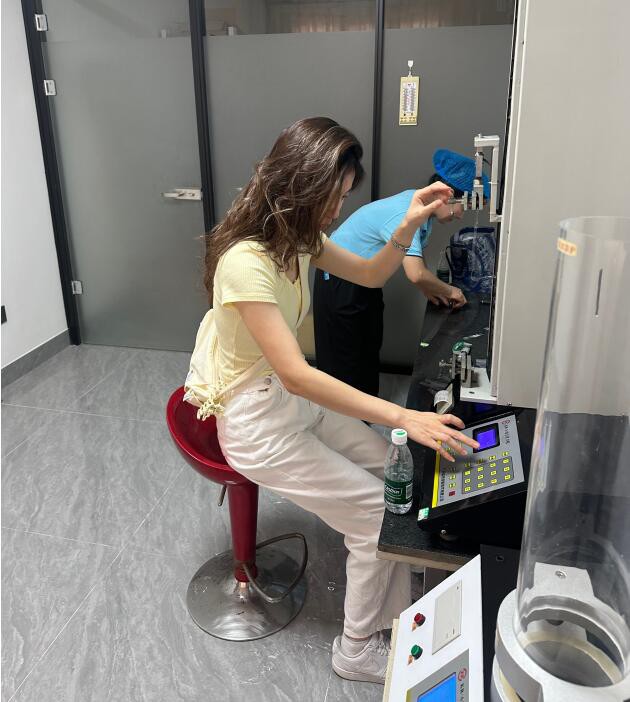

Instalasi Spesimen:
Amankan salah satu ujung spesimen ke penjepit atas dan ujung lainnya ke penjepit bawah, memastikan spesimen vertikal, bebas dari twist dan kerutan. Berhati -hatilah agar tidak merusak spesimen saat menjepit.
Mulai tes:
Mulai mesin pengujian dan mulailah tegang spesimen sampai pecah.
Instrumen mencatat ** tension (n) - perpindahan (mm) ** kurva dalam waktu nyata.
Setelah tes, catat gaya maksimum (Fmax) dan perpanjangan saat istirahat.
Ulangi tesnya:
Uji spesimen yang tersisa menggunakan metode yang sama.
Hitung rata -rata dan standar deviasi untuk setiap arah.
3. Catatan
Uji arah memanjang (MD) dan melintang (TD) secara terpisah; kinerja dapat bervariasi secara signifikan.
Sampel terpisah dari area segel tepi dapat diambil untuk uji kekuatan segel.
Jika tas terbuat dari film gabungan, waspadai risiko delaminasi.
Jika spesimen telah mencetak atau aluminium - permukaan berlapis, hasil tes mungkin terpengaruh dan harus direkam.
